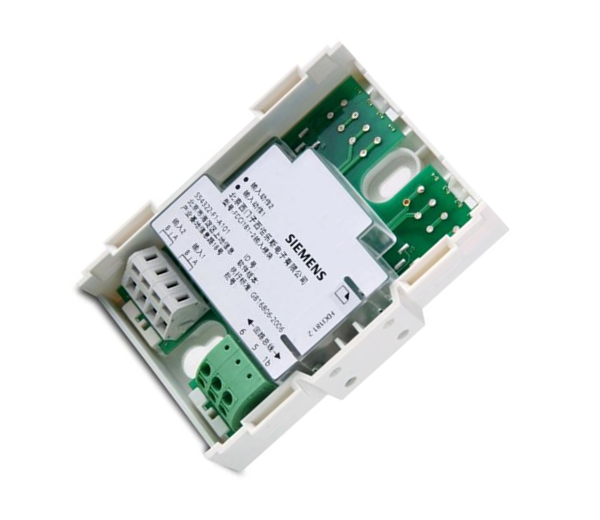

FDCI181-1 輸入模塊

特點

滿足國家標準GB16806-2006《消防聯動控制系統》
1 個可監視無源干接點輸入端口
輸入信號線路開路或短路故障可監視（需連接終端電阻）
內置微處理器信號處理
輸入信號經智能判定，可防止外界噪聲干擾
LED 指示燈狀態顯示
全自動地址設定，無需編碼器設置或者撥碼開關
通過 FD18-BUS 供電

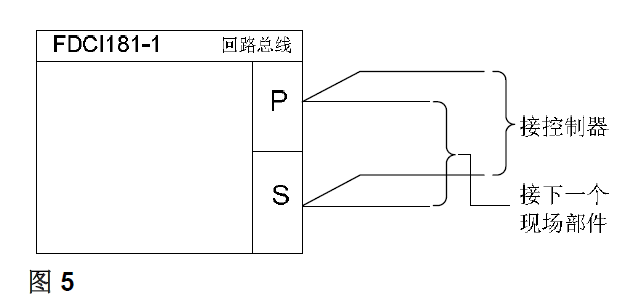

通過FD18-BUS 與控制器通訊（獨立地址）
適用于干燥、粉塵或潮濕的環境
產品標簽上自帶可撕式編碼貼，方便工程調試

應用

通過輸入信號可監視干接點的狀態，每個輸入信號可通過控制器或配置工具配置為以下工作方式：
狀態輸入或火警輸入
開路和短路監視
在狀態輸入時，根據開關位置不同可設置為：
– 常閉觸點 NC 輸入
– 常開觸點 NO 輸入
狀態輸入和火警輸入
火警輸入一旦啟動即觸發火警，狀態輸入一旦啟動即觸發監視狀態改變

線路監視

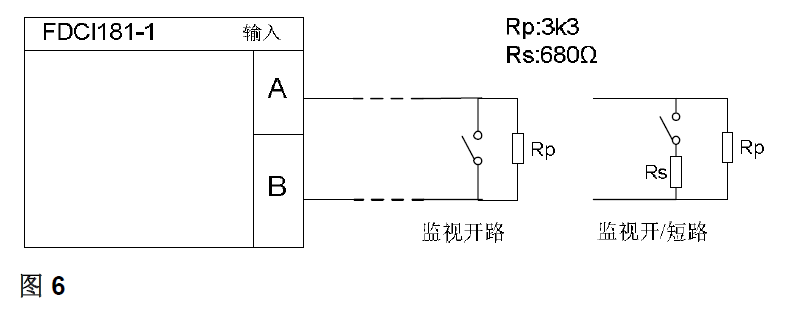

監視輸入線路的“開路”或者“開路及短路”故障。為實現上述功能，須在輸入線路上正確連接終端電阻（如圖6）。當輸入線路發生短路時，向控制器發出故障信號。
輸入信號應為無源信號。

結構

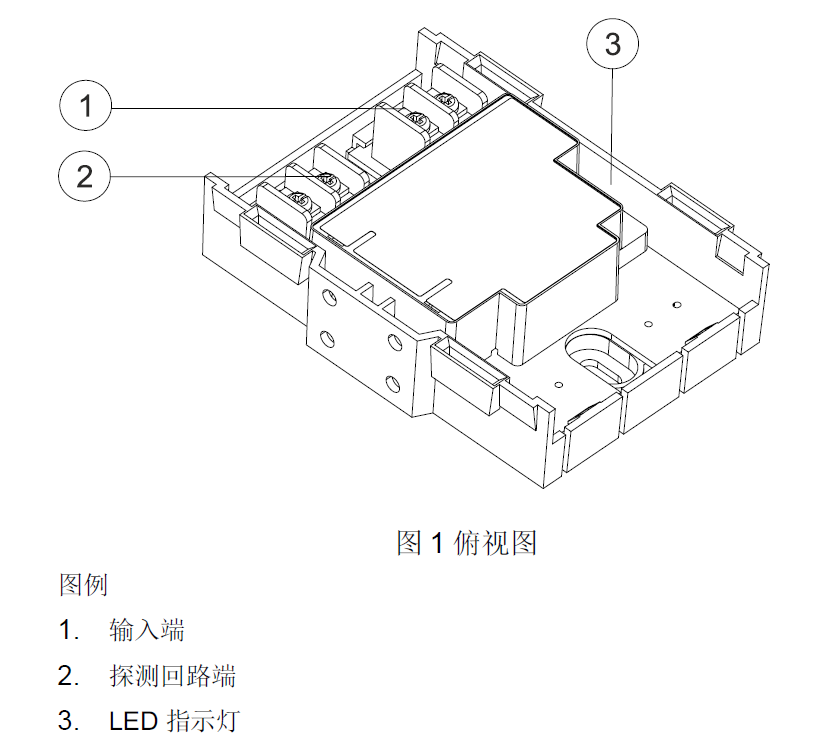

模塊包含底座、印刷電路板、上面板和模塊保護蓋。印刷電路板上配有LED 指示燈，用來指示輸入信號的狀態。印刷電路板的上面板為透明，使得LED 指示燈的狀態隨時可見。

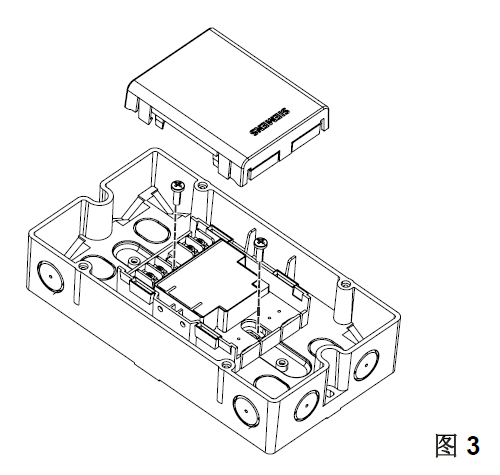

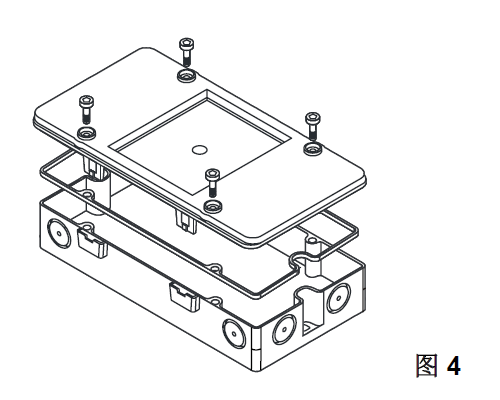

為保護模塊不受環境因素侵害，有保護盒可供安裝選擇。

指示燈

輸入信號LED 指示燈
指示燈滅：正常狀態
指示燈閃亮，每1s 閃一次，每次點亮250ms：輸入動作
指示燈閃亮， 每1s 閃一次，每次點亮2...5ms：定位狀態

安裝

維護

– 每年對所有設備進行一次外觀檢查，嚴重污染和機械損壞的設備必須更換。
– 無論在何種工作環境下，使用12 年的設備需要予以更換。
– 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理?xiàng)l例》等國家相關
規定處置。

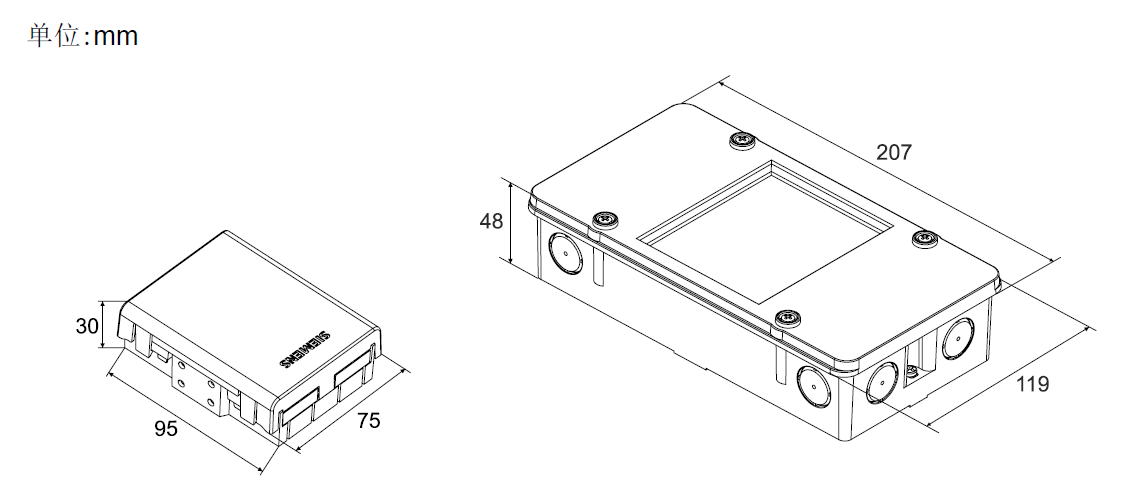

外形尺寸
