FDCI183 中繼模塊

特點

滿足國家標準GB16806-2006 “消防聯動控制系統”；
1路輸入，用于連接非編址探測器；
LED指示燈顯示火警及故障；
外部供電24VDC；
信號分析采用微處理器控制；
對地故障監視；

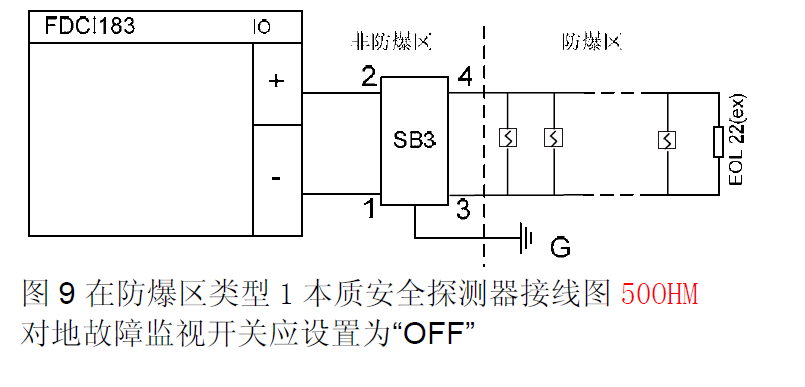

通過齊納二極管隔離柵，可連接本質安全型探測器（防爆區類型1）；
可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境。

應用

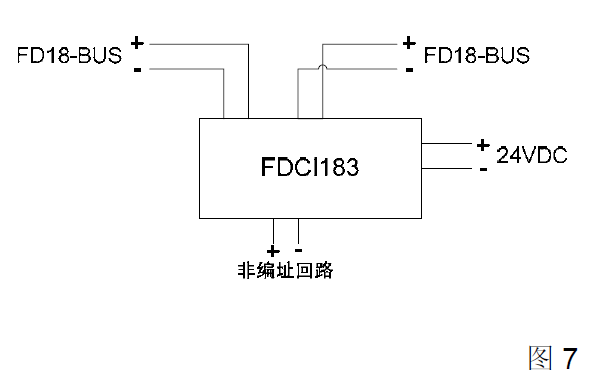

我們從功能角度把模塊分成初級側和次級側。

初級側是指到FD18-BUS的連接。

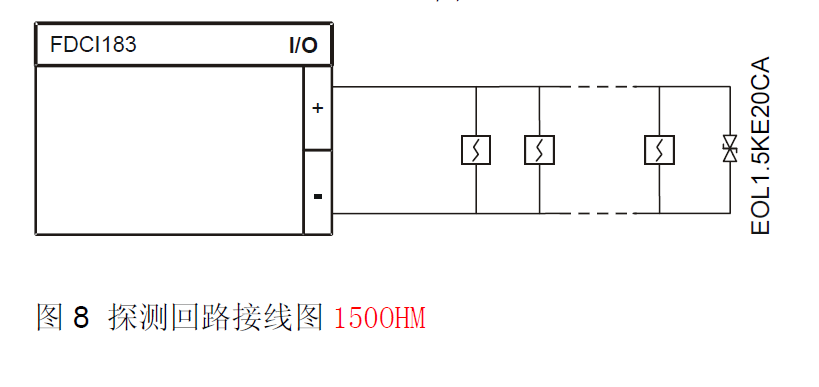

次級側是指非編址探測回路的連接。

可兼容非編址探測器、防爆型探測器和集合型產品。

通訊
模塊通過FD18-BUS回路與控制器通訊，可在控制器上或配置工具上進行配置。
電源
初級側電源是通過FD18-BUS回路提供的。次級側電源則必須通過外部24V直流電源提供。初級側和次級側采用電氣隔離。
工作模式
模塊有以下兩種工作模式：
正常：模塊工作于預期的狀態，輸入受監控與評估。
定位：從控制器上可設置模塊為定位模式，用以確定模塊的位置。在定位模式時由LED指示。
對地故障監視
是否啟用對地故障監視功能可通過跳線開關設置。 當啟用對地故障監視功能時，應將對地接線端子與大地進行連接。當與防爆探測器連接時，對地故障監視開關應設置為“OFF”。

結構

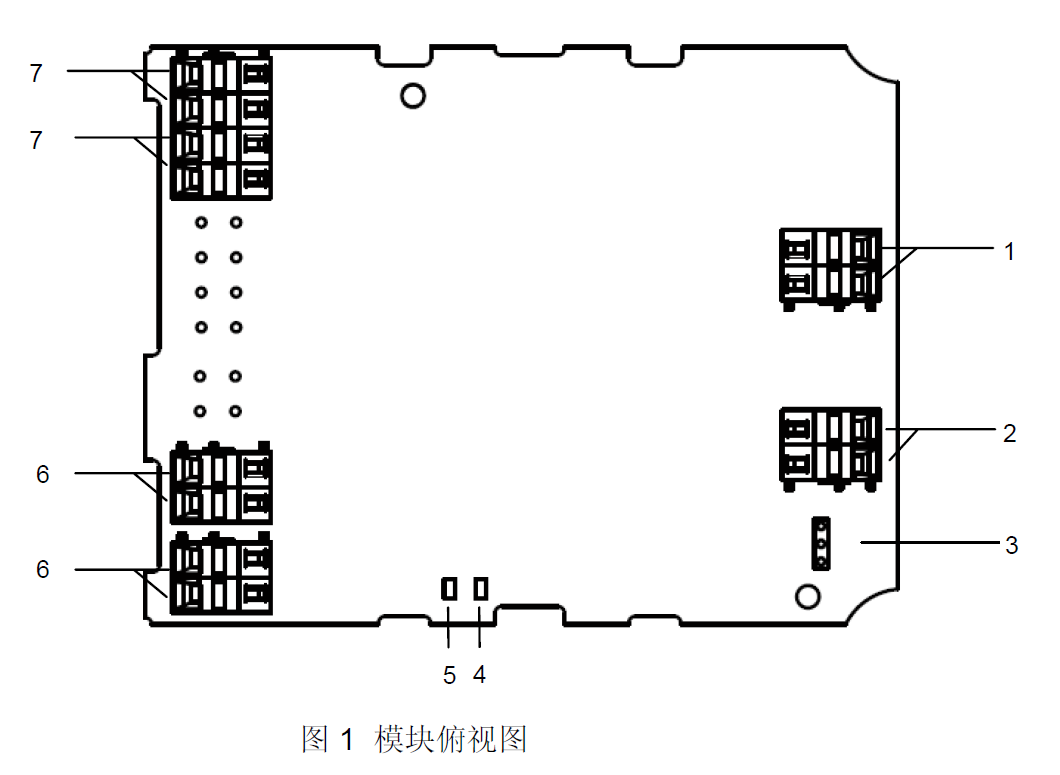

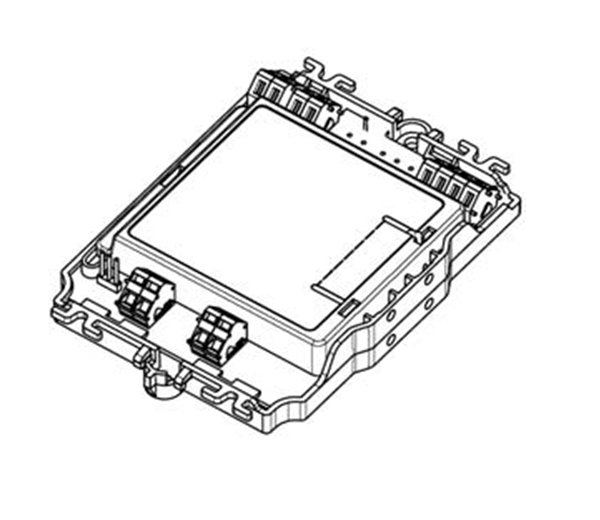

電路板視圖圖例

1 - 非編址探測回路連接端口
2 - 接地
3 - 對地故障監視跳線開關
4 - 故障指示燈
5 - 火警指示燈
6 - FD18-BUS回路連接端口
7 - 外接電源

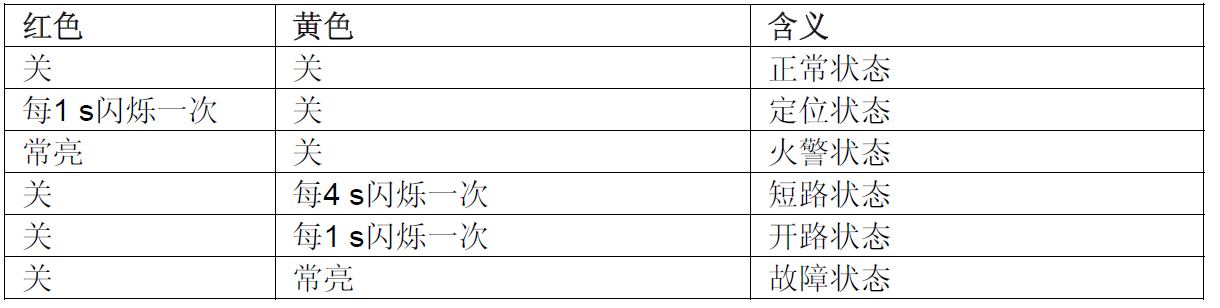

指示燈

初級側指示燈

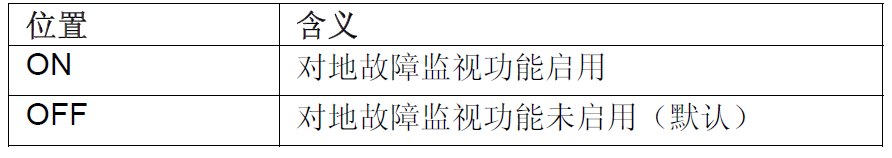

跳線開關

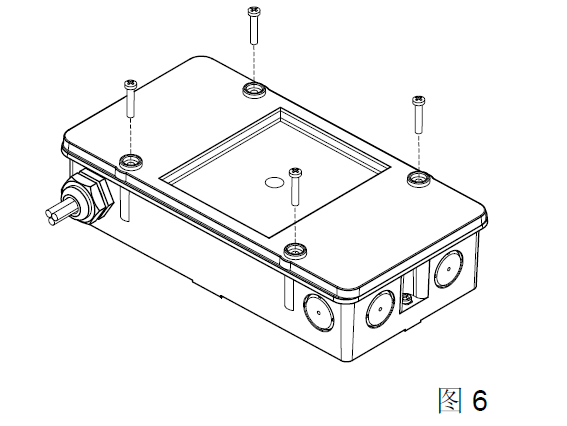

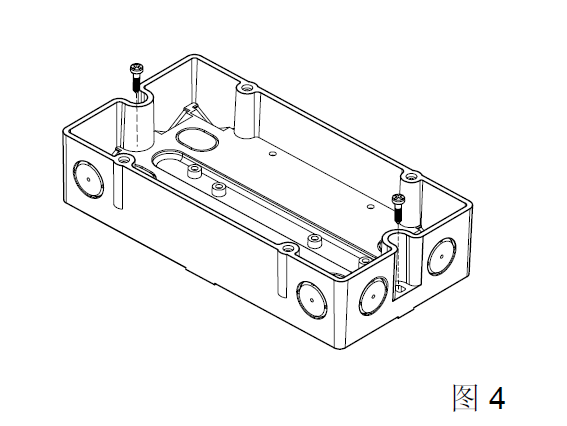

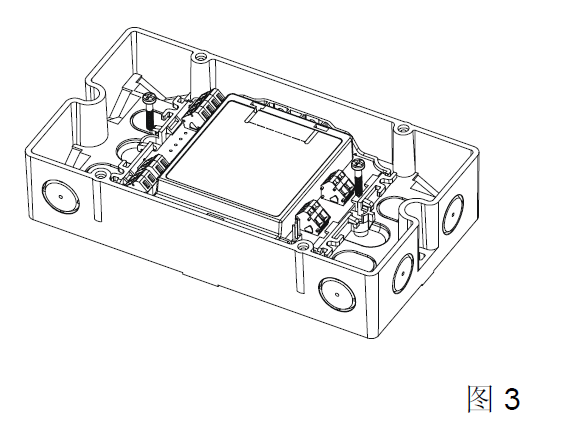

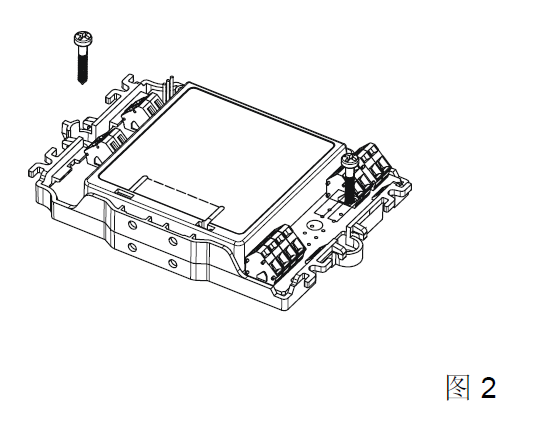

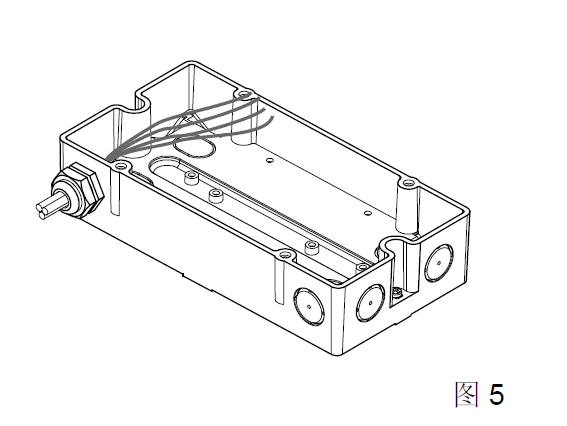

安裝

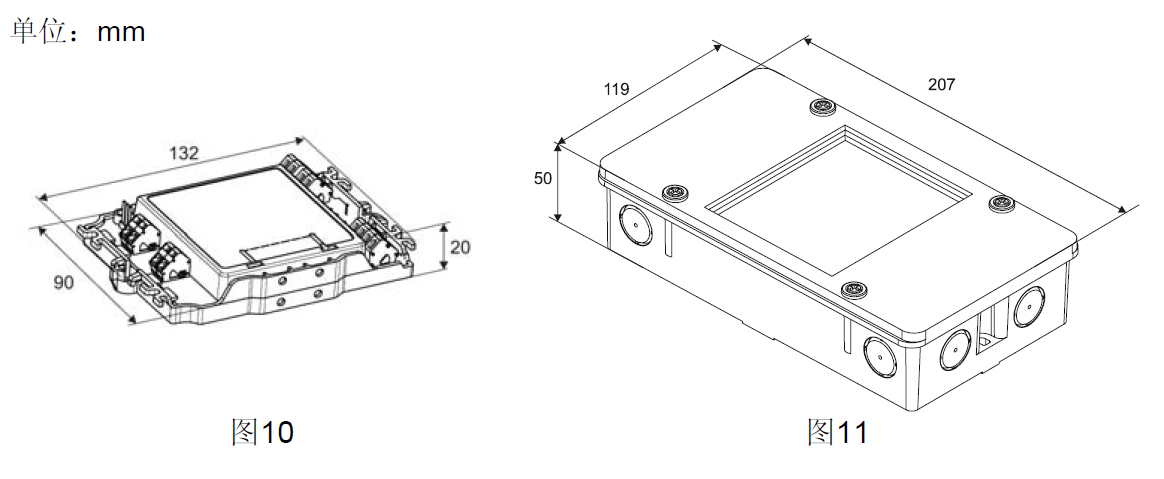

外形尺寸
