FDCI181-2輸入模塊（2輸入）

特點

• 滿足國家標準GB16806-2006“消防聯動控制系統”


• 2個可監視無源干接點輸入端口

• 輸入信號線路開路或短路故障可監視（需連接終端電阻）

• 內置微處理器信號處理

• 輸入信號經智能判定，可防止外界噪聲干擾

• LED指示燈狀態顯示

• 全自動地址設定，無需編碼器設置或者撥碼開關

• 通過 FD18-Bus供電

• 通過FD18-Bus與控制器通訊（獨立地址）


• 適用于干燥、粉塵或潮濕的環境

• 產品標簽上自帶可撕式編碼貼，方便工程調試

應用

通過輸入信號可監視無源干接點的狀態，每個輸入信號可通過控制器或配置工具配置為以下工作方式：

• 狀態輸入或火警輸入

• 開路和短路監視

• 在狀態輸入時，根據開關位置不同可設置為：


• - 常閉觸點 NC輸入

• - 常開觸點 NO輸入

狀態輸入和火警輸入
       火警輸入一旦啟動即觸發火警，狀態輸入一旦啟動即觸發監視狀態改變。
線路監視

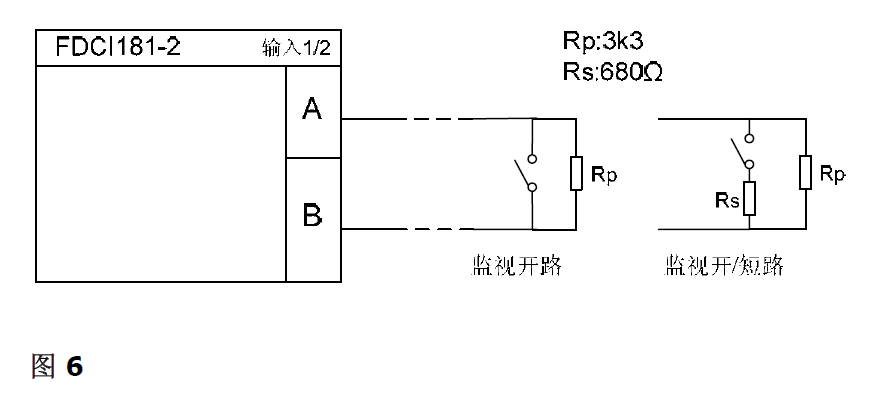

       監視輸入線路的“開路”或者“開路及短路”故障。為實現上述功能，須在輸入線路上正確連接終端電阻（如圖6）。當輸入線路發生短路時，向控制器發出故障信號。輸入信號應為無源信號。

結構

模塊包含底座、印刷電路板和上面板。印刷電路板上配有LED指示燈，用來指示輸入信號的狀態。印刷電路板的上面板為透明，使得LED指示燈的狀態隨時可見。

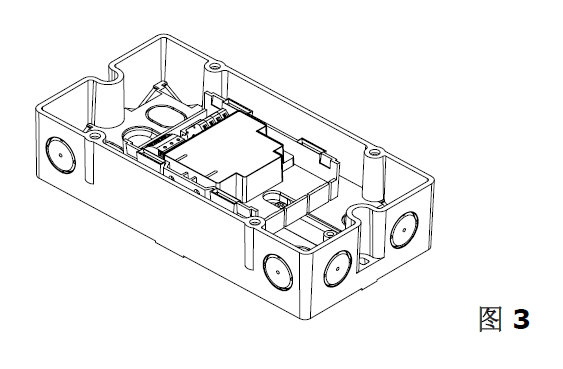

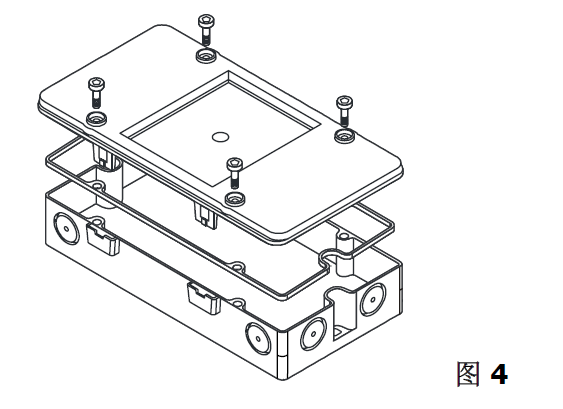

為保護模塊不受環境因素侵害，有保護盒可供安裝選擇。

指示燈

輸入信號LED指示燈
每路輸入都有一個指示燈用來顯示。
指示燈滅：正常狀態
紅色指示燈閃亮，每1s閃一次，每次點亮250ms：輸入動作
輸入1指示燈閃亮， 每1s閃一次，每次點亮2...5ms：定位狀態

安裝

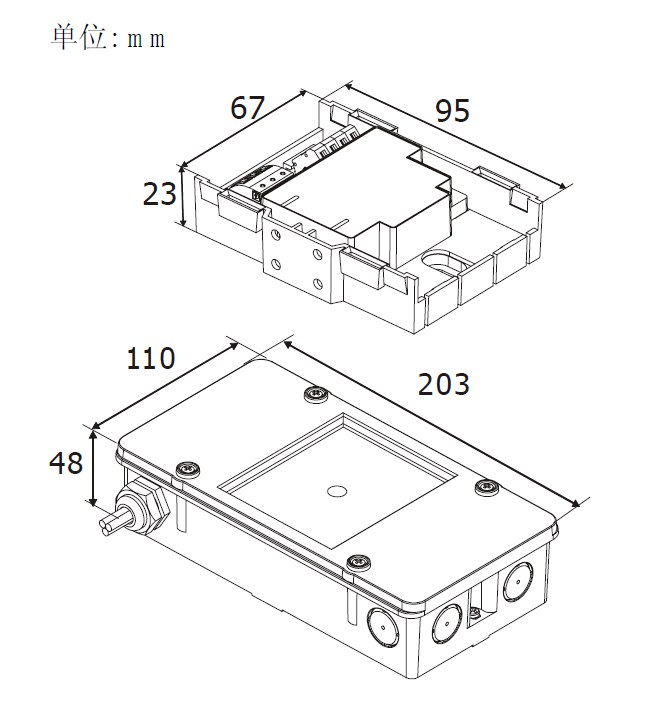

外形尺寸
