特點

● 滿足國家標準GB16806-2006 “消防聯動控制系統”；

● 1路輸入，用于連接非編址探測器；

● LED指示燈顯示火警及故障；

● 外部供電24VDC@0.15A；

● 信號分析采用微處理器控制；

● 對地故障監視；

● 通過防爆隔離柵，可連接本質安全型探測器；

● 可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境。

應用

我們從功能角度把模塊分成初級側和次級側。初級側是指到探測回路C-NET的連接。次級側是指非編址探測回路的連接。

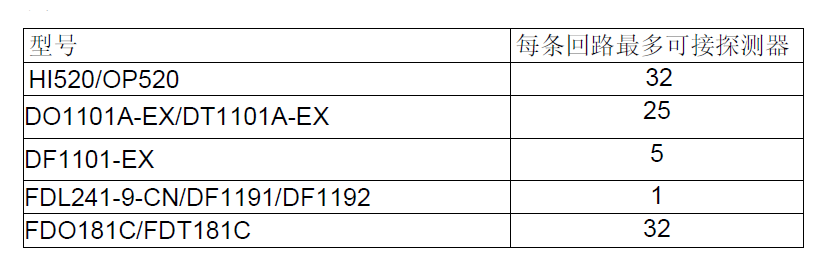

可兼容的探測器類型 （次級側）

C-NET (初級側)

通訊：模塊通過C-NET回路與控制器通訊，可在控制器上或配置工具上進行配置。

線路隔離器：在模塊中集成了線路隔離器，當發生短路時，它隔離掉C-NET回路上的故障端，這樣可保證未發生故障的線路部分仍可與控制器通訊。

電源:初級側電源是通過C-NET回路提供的。次級側電源則必須通過外部24V直流電源提供。初級側和次級側采用電氣隔離。

工作模式

 模塊有以下兩種工作模式：

   ● 正常運行；

   ● 定位。

正常運行

模塊工作于預期的狀態，可對輸入通道進行故障（開路，短路）監控與火警判斷。

定位

從控制器上可設置模塊為定位模式，用以確定模塊的位置。在定位模式時由LED指示

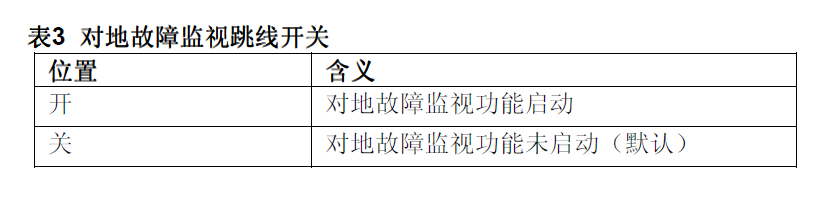

對地故障監視

是否啟用對地故障監視功能可通過跳線開關設置。當啟用對地故障監視功能時，應將對地接線端子與大地進行連接。當與本質安全型探測器連接時，對地故障監視開關應設置為“關”。

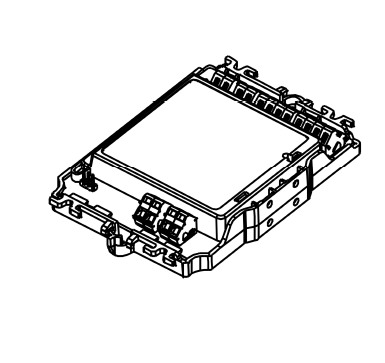

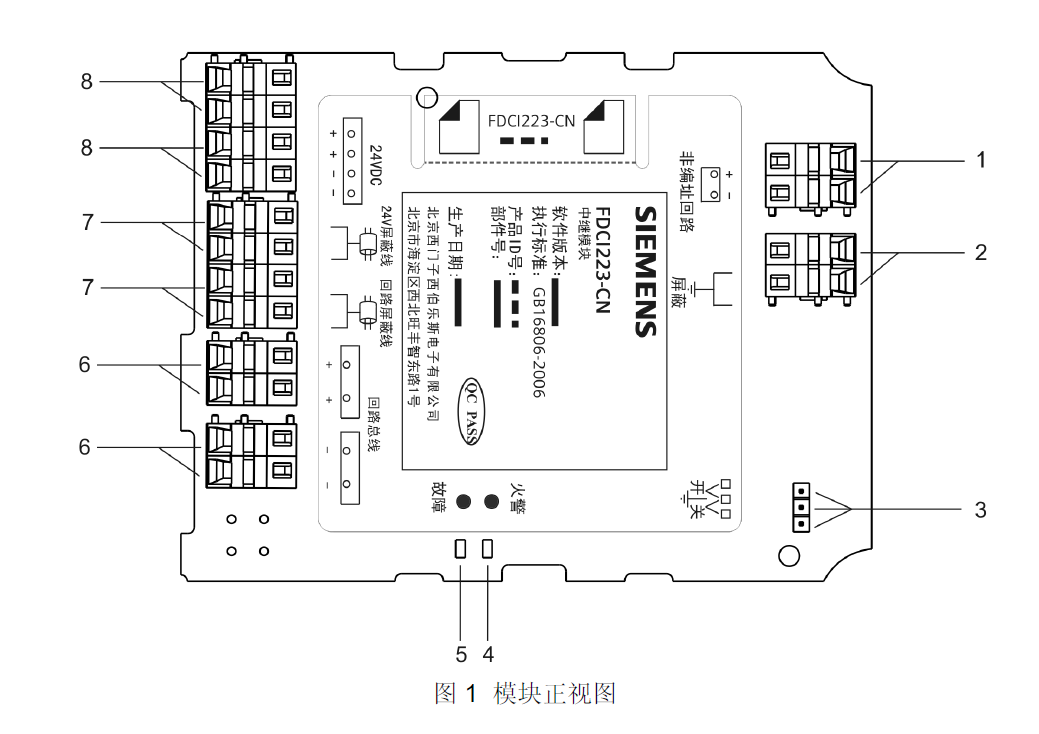

結構

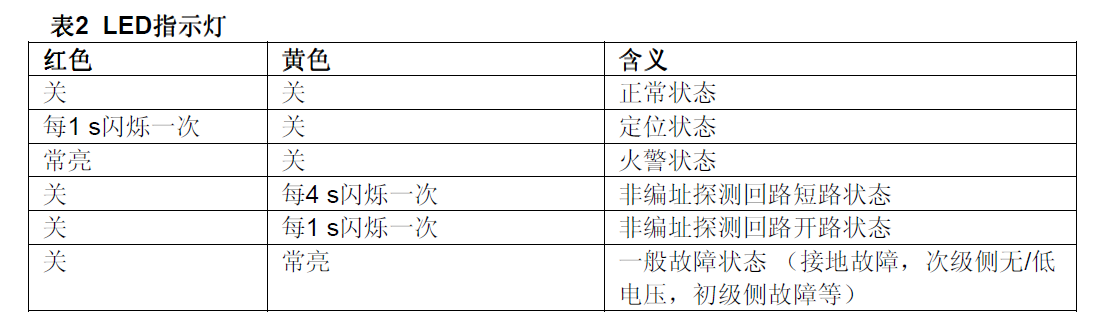

指示燈

跳線開關

安裝

準備工作

安裝過程取決于安裝地點和安裝方式。

電壓! 安裝期間，不能通電。

1. 確定安裝地點：

   – 安裝在控制器或開關柜外面：使用FDCH221 保護盒。

   – 安裝在控制器或開關柜內部：導軌安裝或直接表面安裝。

2. 確定安裝方式：

   – 表面安裝 (圖 2)

   – 導軌安裝 (圖 3)

   – 保護盒FDCH221 安裝 (圖 4)

表面安裝

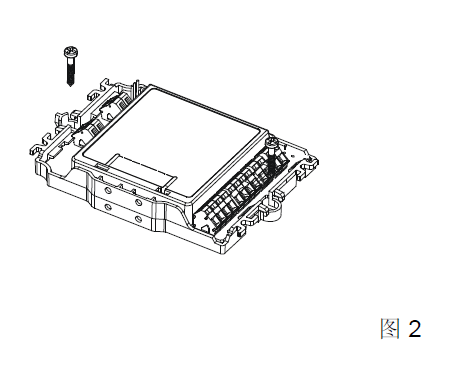

1. 將模塊放置在平整表面 (圖 2)。

2. 用兩顆螺釘（M4）將其固定。安裝孔距離：118.0±1.0mm。

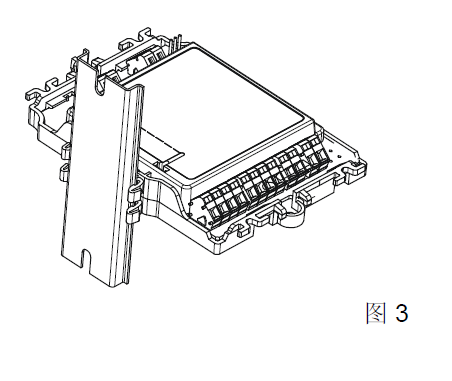

導軌安裝

1. 將兩個安裝腳插入模塊。

2. 將模塊和安裝腳按壓到導軌上， 直至頂緊(圖 3)。

保護盒安裝

1. 打開盒蓋 (圖 7)。

2. 確定并打通進線孔。

3. 使用兩顆螺釘（M4）將其固定在平整表面 (圖 5)。安裝孔距離：182.0±1.0mm。

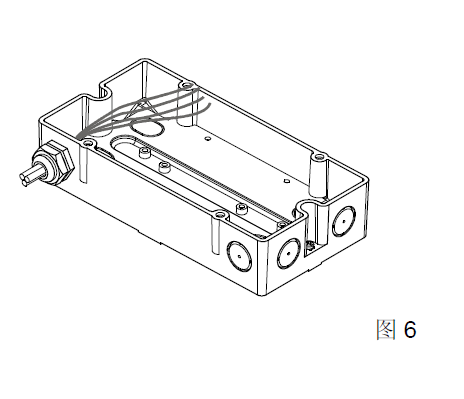

4. 將電纜通過電纜套管引入并固定在保護盒內 (圖 6)。

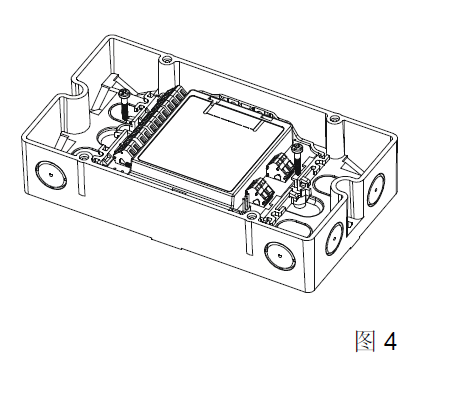

5. 使用兩顆 M3 x 12 螺釘將模塊固定在保護盒內 (圖 4)。

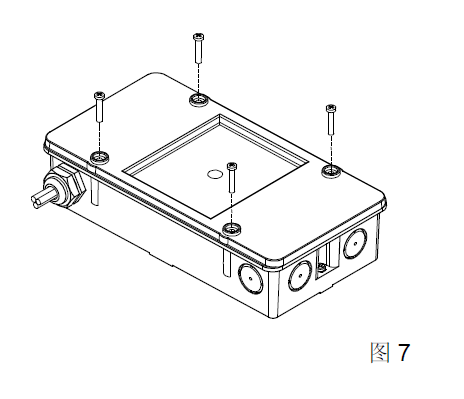

6. 插入密封條，用螺釘將盒蓋擰緊(圖 7)。

接線

連接 C-NET 回路/ EOL22(ex)時，注意正負極性。

外接電源輸入電壓不得低于 18VDC。注意正負極性，否則會損壞設備。

每個端子只能接一根電線。

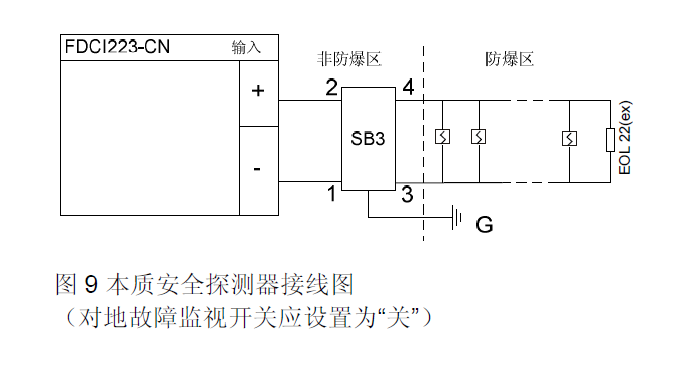

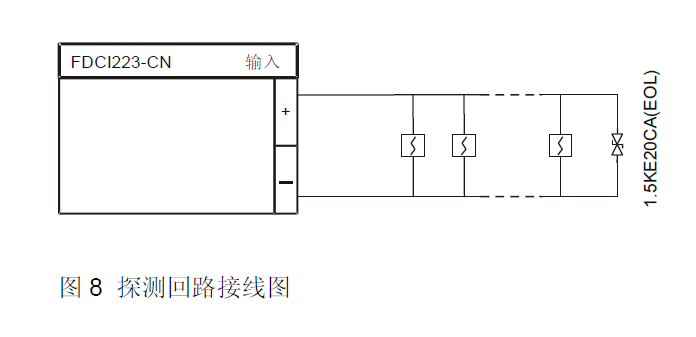

1. 按圖8、圖9、圖10 指示將線接到端子上。

2. 接終端元件，必須接到回路終端（見圖8/9）。

3. 通過電纜夾連接電纜和模塊 (最大寬度 2.6 mm)。

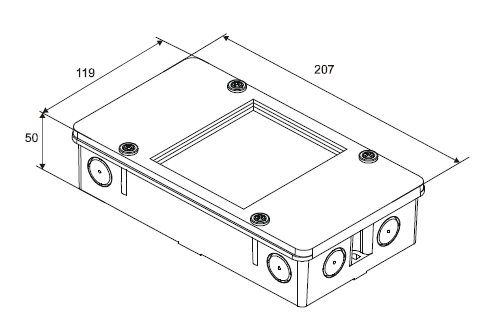

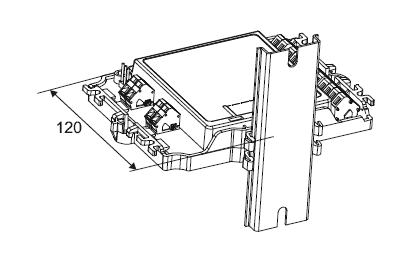

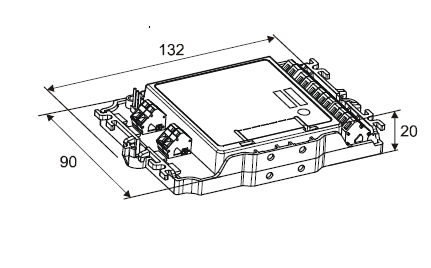

外形尺寸(單位：mm)
