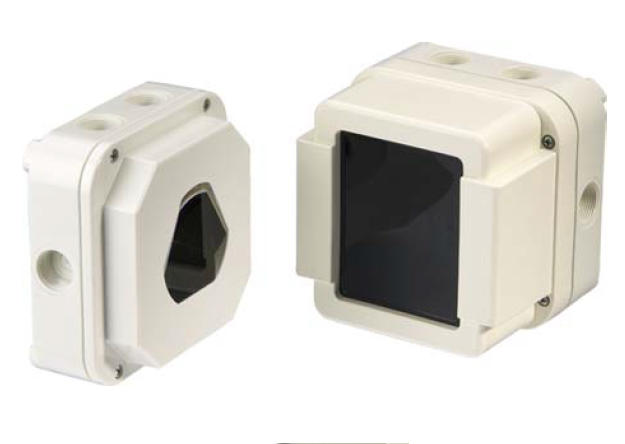

概述
線型光束感煙火災探測器對煙進行探測,適用于大型倉儲、工廠大廳 或天花板結構復雜的建筑,其中包括探測器部分和反射器部分。
特點
– 滿足國家標準 GB14003-2005《線型光束感煙火災探測器》
– 在大型房間內可靠的煙霧探測(室內應用)
– 探測距離5 – 100 米
– 信號處理基于 ASAtechnologyTM(高級信號分析技術)
– 利用煙霧對光散射的原理進行探測
– 可選擇的反應方式,最多3種靈敏度級別可供選擇
– 事件控制探測方式
– 4種危險級別可傳輸?shù)娇刂破?/p>
– 微處理器信號分析
– 自檢功能
– 對污染自動補償
– 對抗外部光線及電磁干擾能力強
– 發射管與接收管在一個裝置內
– 測量發射管與接收管之間距離
– 通過FDnet與控制器通訊(獨立編址)
功能

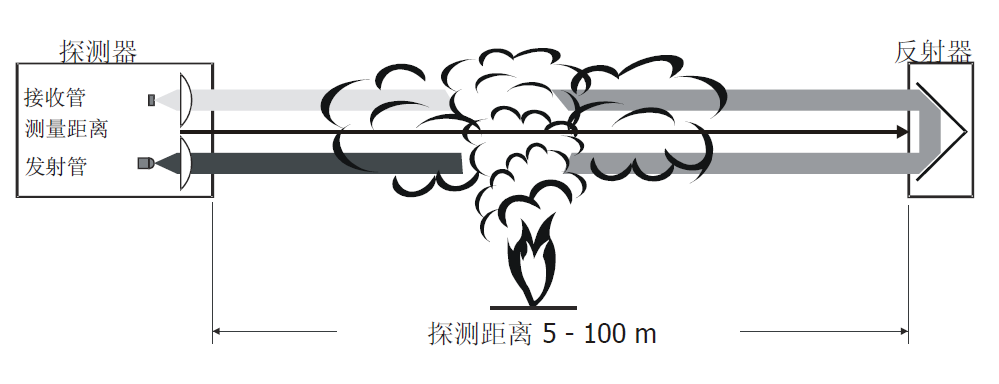

– 探測器由發射管和接收管組成。發射管發出一束紅外光,光束通過對面的棱形反射器再返回到接收管。接收管將收到的紅外信號轉換成電信號,供微處理器進行分析處理。
– 當有煙霧穿過探測區,紅外信號會減弱。當信號達到預定值時,探測器向控制器發送相應的危險等級。
– 距離測量用于識別外部事件。
– 內置報警燈顯示報警狀態。
![FDL241-9-CN 線型光束感煙火災探測器(圖1) FDL241-9-CN 線型光束感煙火災探測器(圖1)](/uploads/ueditor/20210413/2-210413144H5542.png)
應用
– 大型倉儲及生產車間
– 房頂結構復雜,或有歷史價值的天花板
– 有遮擋的庭院
– 中庭類型建筑
– 接待大廳
結構

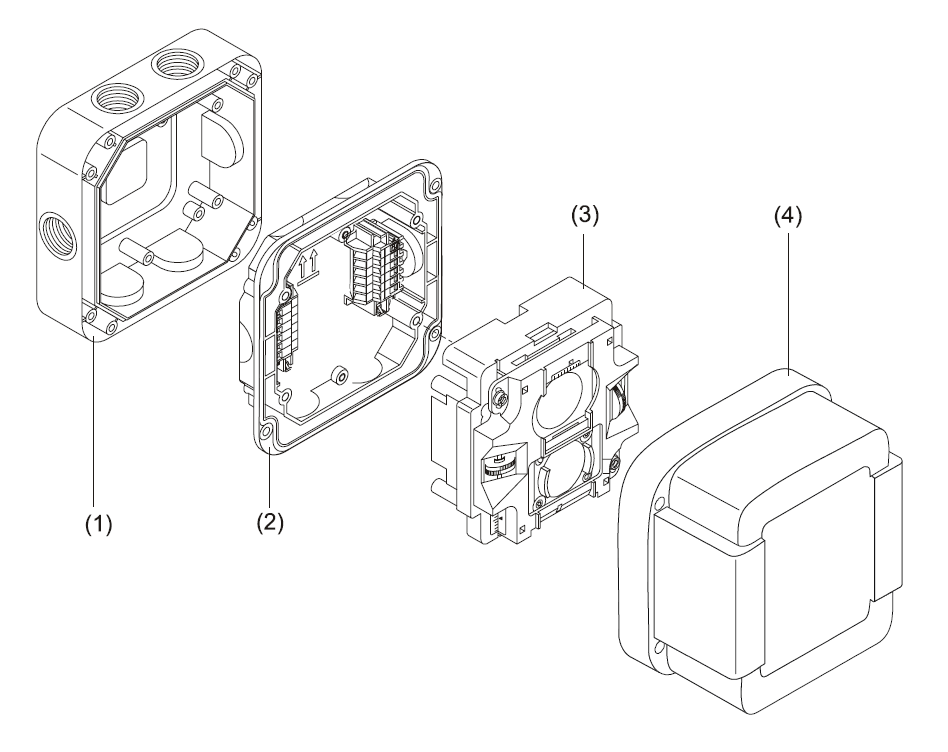

線型光束感煙火災探測器由底座(1)、端子盤 (2)、探測單元 (3) 及盒蓋 (4)四部分組成。
![FDL241-9-CN 線型光束感煙火災探測器(圖2) FDL241-9-CN 線型光束感煙火災探測器(圖2)](/uploads/ueditor/20210413/2-21041314504a02.png)
指示燈

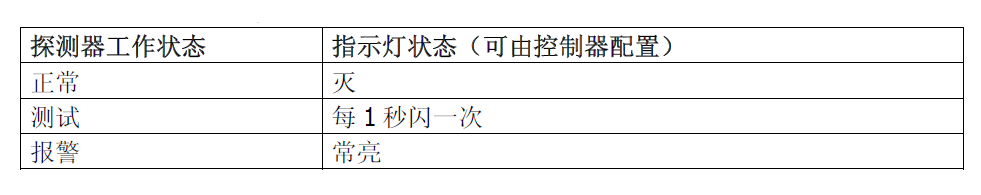

探測器有一個指示燈,用來指示探測器工作狀態(見下表)。
注:指示燈閃爍模式取決于所使用的控制器。
![FDL241-9-CN 線型光束感煙火災探測器(圖3) FDL241-9-CN 線型光束感煙火災探測器(圖3)](/uploads/ueditor/20210413/2-21041314530C02.png)

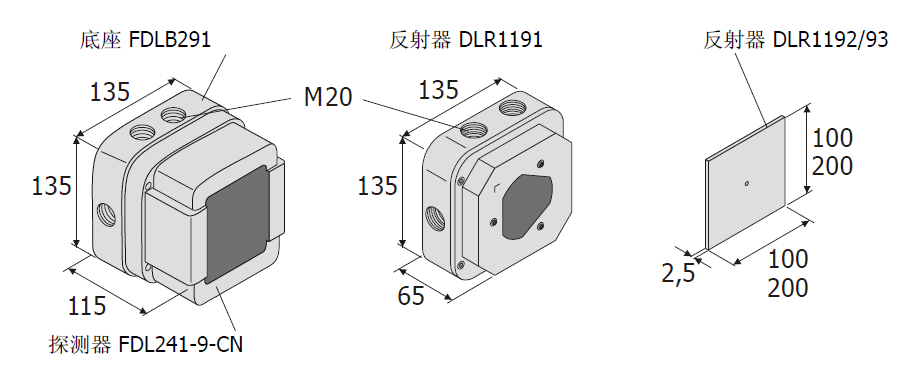

外形尺寸(單位:mm)
![FDL241-9-CN 線型光束感煙火災探測器(圖4) FDL241-9-CN 線型光束感煙火災探測器(圖4)](/uploads/ueditor/20210413/2-21041314543OV.png)
安裝
![FDL241-9-CN 線型光束感煙火災探測器(圖5) FDL241-9-CN 線型光束感煙火災探測器(圖5)](/uploads/ueditor/20210413/2-210413145535540.png)
![FDL241-9-CN 線型光束感煙火災探測器(圖6) FDL241-9-CN 線型光束感煙火災探測器(圖6)](/uploads/ueditor/20210413/2-210413145622b7.png)
![FDL241-9-CN 線型光束感煙火災探測器(圖7) FDL241-9-CN 線型光束感煙火災探測器(圖7)](/uploads/ueditor/20210413/2-2104131459355N.png)
![FDL241-9-CN 線型光束感煙火災探測器(圖8) FDL241-9-CN 線型光束感煙火災探測器(圖8)](/uploads/ueditor/20210413/2-21041315020VY.png)
![FDL241-9-CN 線型光束感煙火災探測器(圖9) FDL241-9-CN 線型光束感煙火災探測器(圖9)](/uploads/ueditor/20210413/2-210413150321630.png)
準備工作
– 表面安裝通常直接安裝在靠近天花板的墻上。
– 必須確保探測器與反射器之間的光路順暢。
– 探測器與反射器之間的距離必須是5-100米。距離天花板或其它障礙物的間距不應小于30厘米。
安裝探測器

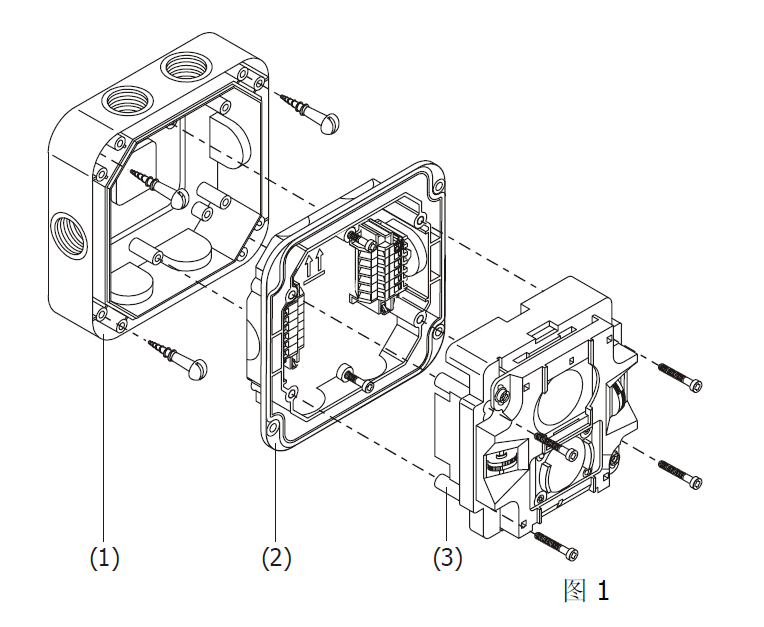

探測器必須根據工程圖紙進行安裝(圖1)。
滑落危險!
使用安全梯子或升降平臺進行安裝!
1. 在底座(1)上打通進線孔。
2. 用四顆螺釘將外殼固定在平整表面。
3. 將電纜穿入底座。 為保證IP防護等級應使用M20電纜套管。
4. 用兩顆螺釘將端子盤(2)固定到底座上。
在接線完成后、工程調試前用四顆螺釘將探測單元(3)固定到底座上。

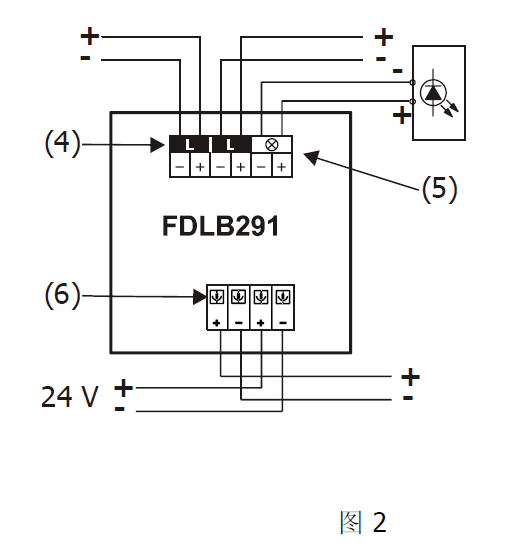

接線
使用線徑0.2 – 1.5 mm2電纜。
每個端子只能接一根導線?。▓D2)
1. 參照接線圖進行接線:回路(4)、門燈(5)及加熱元件(6)。
加熱元件需外接24 VDC電源。
電壓!
注意正負接線柱!
2. 用4顆螺釘將探測單元及探測器底座固定。
安裝棱鏡/反射器

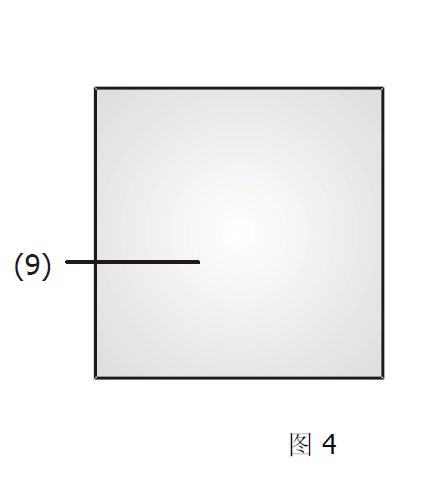

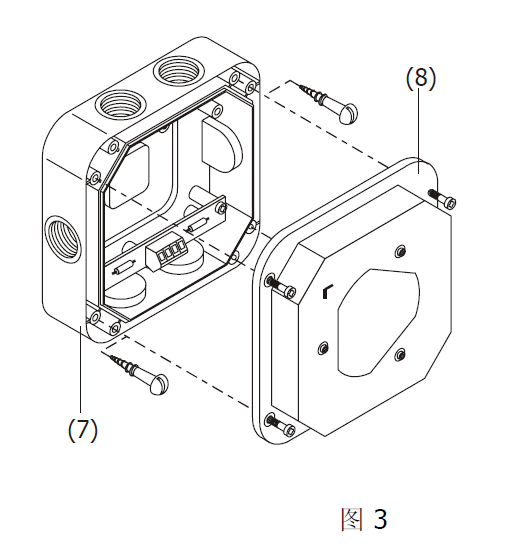

棱鏡/反射器必須根據工程圖紙進行安裝(圖3和圖4)。
滑落危險!
使用安全梯子或升降平臺進行安裝!
不安裝加熱單元
1. 用兩顆螺釘將底座(7)或反射器(9)固定在平整表面。
2. 用四顆螺釘將棱鏡(8)裝入底座。
安裝加熱單元
1. 在底座(7)上打通進線孔。
2. 用兩顆螺釘將底座固定在平整表面。
3. 將電纜穿入底座。 為保證IP防護等級應使用M20電纜套管。
完成接線后,用四顆螺釘將棱鏡裝入底座(8)。

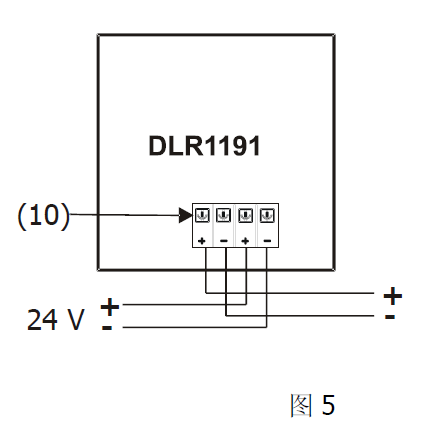

加熱單元的接線
加熱單元需外接24 VDC電源。
使用線徑0.2 – 1.5 mm2電纜。
每個端子只能接一根導線?。▓D5)
參照接線圖進行接線(10)。
電壓!
注意正負接線柱!
維護
● 功能檢查
每年執行一次下述功能檢查:
1. 將黑色測試濾光鏡直接放在探測器前面,探測器須報警。
2. 檢查探測器機械結構是否損壞。
3. 替換掉沒有反應或機械結構損壞的探測器。
● 清洗
定期清洗保護帽及濾光鏡。時間間隔取決于環境條件(如污染等級)。使用一塊干的、柔軟的抹布,蘸上清洗劑或中性肥皂水進行擦洗。不要使用溶劑或鼓風爐!
如果污染嚴重,需重新初始化。
