EDCIO521 輸入/輸出模塊
EDCIO521 輸入/輸出模塊
特點
● 信號分析采用微處理器控制
● 編碼器設置地址
● 1路輸入，1路輸出
● LED指示燈顯示輸入/輸出狀態
● 輸入開/短路監視
● 輸入信號經智能判定，可防止外界噪聲干擾
● 輸出開/短路監視（有源輸出且無輸出動作時）
● 輸出的監視與非監視功能可通過跳線和控制器參數設置進行切換
● 輸出控制2A @24VDC
● 通過總線供電
● 通過總線與控制器通訊（獨立地址）
● 可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境
應用
輸入
通過輸入信號可監視干接點的狀態，
報警輸入
輸入在閉合的時候即觸發報警。
線路監視

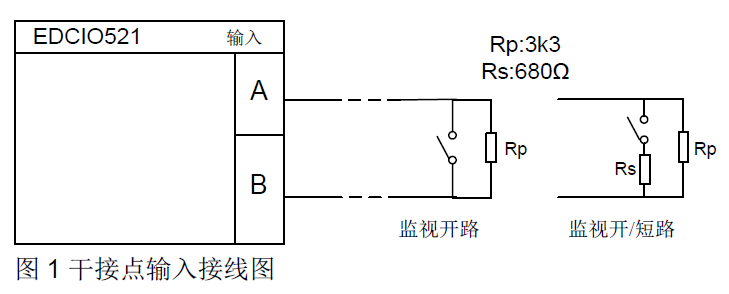

監視輸入線路的“開路”或者“開路/短路”故障。為實現上述功能，須在輸入線路上正確連接
終端電阻，如圖1。當輸入線路發生短路或開路時，向控制器發出故障信號。輸入信號應為無
源信號。
可通過控制器或配置工具配置：
● 開路或開路/短路監視
輸出
有源輸出 （缺?。?/p>
正常模式 (輸出監視)
- 用于外部設備控制 (如啟動信號傳感器)。
- 需外接24VDC 電源。
- 在非啟動狀態下，輸出線路開路/短路監視(圖3)。
- 跳線開關必須接到J2位置，如圖2所示。
圖2 跳線開關J2位置

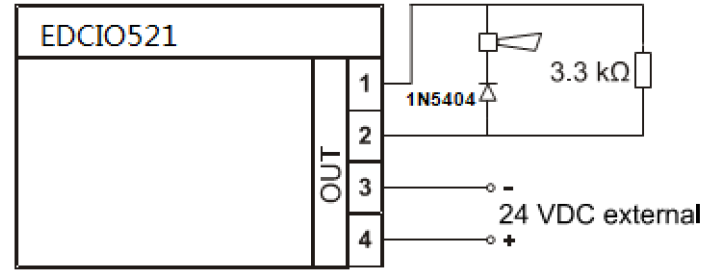

圖3 開路/短路監視狀態下接線示意圖
配置
在正常模式下，控制輸出可通過控制器或配置工具進行如下配置：
● 啟動后，輸出信號形態：
– 電平輸出
– 脈沖輸出（脈沖寬度可以通過控制器或配置工具進行設置）
● 故障保護方式：當總線回路失去電壓時，故障保護功能將會按照預定程序（通過控制器或配置工具進行設置）來控制故障發生后輸出的狀態：
– 保持：保持和故障前狀態一樣
– 啟動：保持啟動狀態
– 停止：保持停止狀態
控制器不對輸出狀態（啟動/未啟動）進行巡檢，僅通過開關控制。
逆向模式(輸出不監視)
- 用于外部設備控制 (如關門)。
- 需外接24VDC 電源。
- 在非啟動狀態下，輸出線路開路/短路不監視。
- 跳線開關必須接到J2 位置，如圖4所示。
圖4 跳線開關J2位置

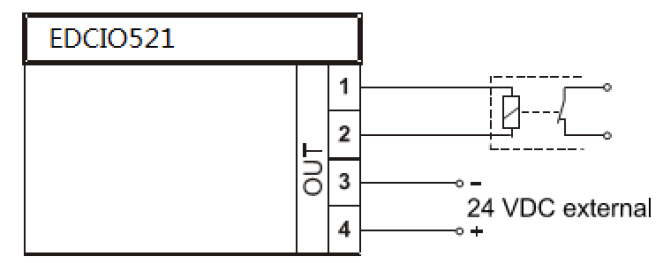

圖5 逆向模式下接線示意圖，例如用于閉門器
在非啟動狀態，保持向輸出提供24VDC 電源，可以使門保持開門狀態。當輸出變?yōu)閱訝顟B(tài)，輸出置為“斷開”（不再提供24VDC 電源），則門關閉。
備注：在這個例子中，如果有回路故障（斷路、開路）或外部電源故障，不能提供24VDC 電源，門應是關閉的。
配置
在逆向模式下，控制輸出可通過控制器或配置工具進行如下配置：
● 啟動后，輸出信號形態：
– 電平輸出
– 脈沖輸出（脈沖寬度可以通過控制器或配置工具進行設置）
● 故障保護方式：當總線回路失去電壓時，故障保護功能將會按照預定程序（通過控制器或配置工具進行設置）來控制故障發生后輸出的狀態：
– 保持：保持和故障前狀態一樣
– 啟動：保持啟動狀態
– 停止：保持停止狀態
控制器不對輸出狀態（啟動/未啟動）進行巡檢，僅通過開關控制。
干接點輸出
干接點輸出 (輸出不監視)
- 用于控制輸出 (如關門)。
- 輸出不監視。
- 無需外接24VDC電源。
- 跳線開關必須接到J1位置，如圖6所示。
圖6 跳線開關J1位置

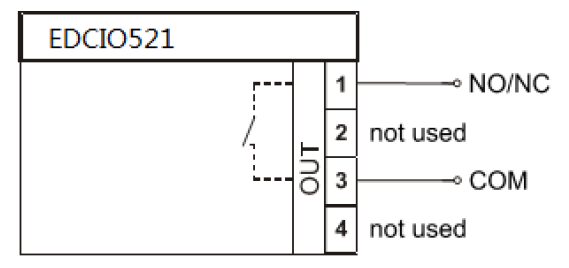

圖7 無源干接點輸出接線圖
配置
當輸出為無源輸出時，可通過控制器或配置工具進行如下配置：
● 下列情況輸出啟動:
– 正常模式：常開觸點 NO 閉合
– 逆向模式：常閉觸點 NC 打開
● 啟動后，輸出信號形態：
– 電平輸出
– 脈沖輸出（脈沖寬度可以通過控制器或配置工具進行設置）
● 故障保護方式：當總線回路失去電壓時，故障保護功能將會按照預定程序（通過控制器或配置工具進行設置）來控制故障發生后輸出的狀態：
– 保持：保持和故障前狀態一樣
– 啟動：保持啟動狀態
– 停止：保持停止狀態

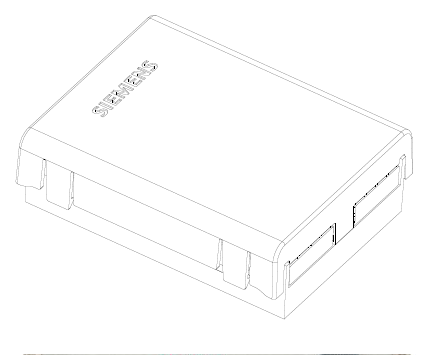

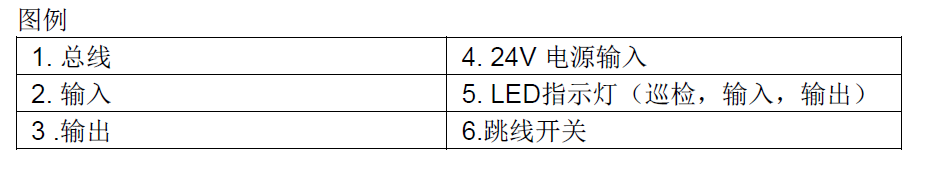

結構
模塊包含底座、印刷電路板、上面板和模塊保護蓋。印刷電路板上配有LED 指示燈，用來指示輸入/輸出信號的狀態。印刷電路板的上面板為透明，使得LED 指示燈的狀態隨時可見。
為保護模塊不受環境因素侵害，有防水保護盒可供安裝選擇。

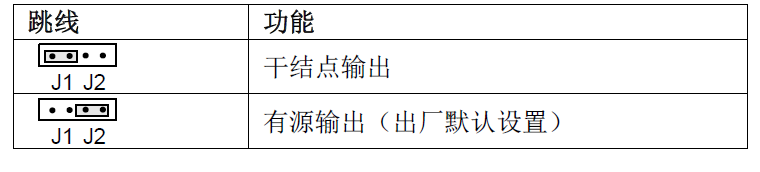

跳線
注意：如果控制器配置與跳線位置不匹配，將被識別出來并發出故障信息。
禁止任何其它形式的跳線。

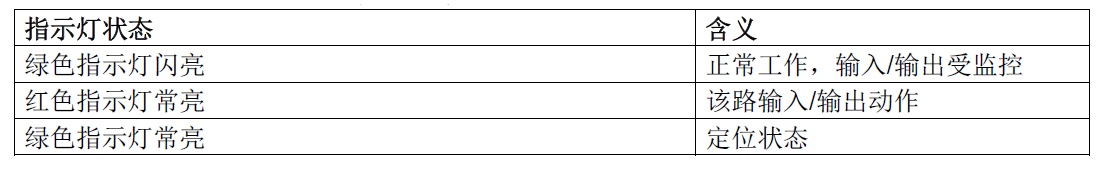

指示燈
每路輸入/輸出都有一個指示燈用來顯示。
安裝
準備工作
確定安裝方式：EDCIO521 輸入/輸出模塊有以下幾種安裝方式：

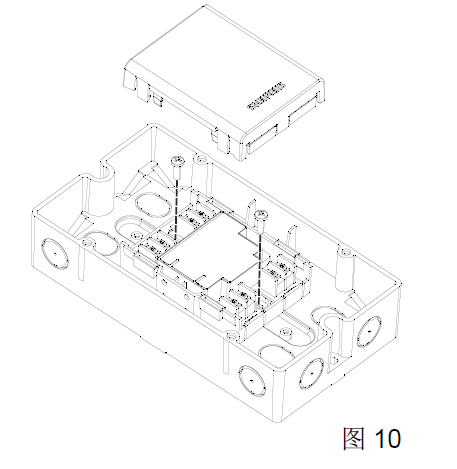

– 安裝在控制器或開關柜外面：使用FDCH221 保護盒（圖10）。
– 安裝在控制器或開關柜內部：直接安裝在平整表面上（圖9）。
防水！
在潮濕或有水的環境中需使用 FDCH221 保護盒。
安裝保護盒FDCH221
1. 打開保護盒蓋。
2. 確定進線位置，并打通進線孔。
3. 用2 個螺釘（M4）將保護盒固定在平整表面上（圖10）。安裝孔距離：182.0±1.0mm。
4. 通過防水接頭（需自備）接入并固定好電纜。

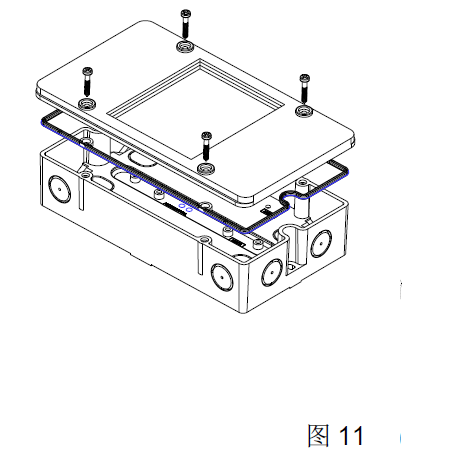

5. 用4 個螺釘固定帶有密封條的盒蓋（圖11）。
保護盒蓋是透明的，選擇適當的安裝位置，確保LED 燈隨時可見。
裝入保護盒
注意！
避免EDCIO521 輸入/輸出模塊過熱。
1. 打開盒蓋。
2. 用2 個螺釘將模塊固定在保護盒底部（圖10）。
3. 蓋上盒蓋。
表面安裝過程
1. 將模塊放置在平整的表面上。

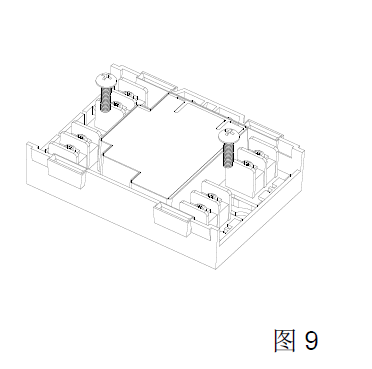

2. 用2 個螺釘（M4）將模塊固定（圖9）。安裝孔距離：63.5±1.0mm。
接線

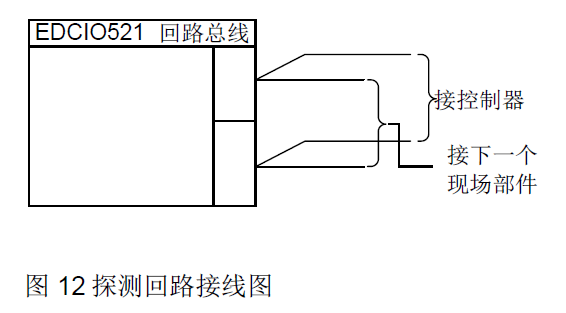

1. 按圖1/3/5/7/12 所示將電纜連接到端子上。
2. 按照設計連接終端電阻/二極管。終端電阻必須接在監視線路末端。3 個終端電阻與1 個二極管隨產品發貨。
注意！
連接二極管時注意正負極性！
為保證產品安全性能、請勿改裝該產品!
維護
– 每年對所有設備進行一次外觀檢查，嚴重污染和機械損壞的設備必須更換。
– 無論在何種工作環境下，使用12 年的設備需要予以更換。
– 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理條例》等國家相關規定處置。

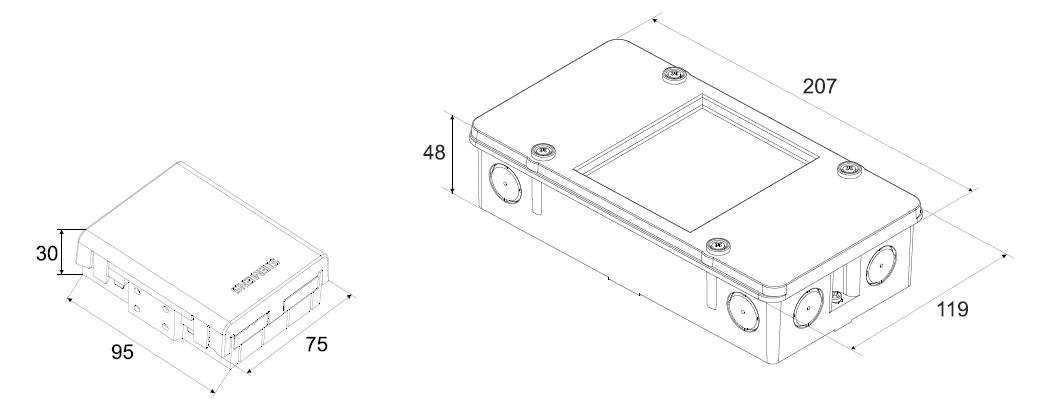

外形尺寸（單位：mm）
