特點

● 內置高性能 MCU，采用高效算法和低功耗技術

● 具備在線自檢測及校正功能，可精確測量當前溫度值，并對一定范圍內的異常進行自校正

● 電子編碼器設置地址，方便工程調試和維護

● 可外接4路溫度傳感器

● 45℃到 140℃任意級報警溫度設置

● 傳感器開/短路監視

● LED指示燈顯示狀態

● 通過總線供電

● 通過總線與控制器通訊（獨立地址）

● 可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境

應用

EDT521 測溫式電氣火災監控探測器準確采集溫度值，當達到預先設定的溫度值時，溫度傳感器模塊有光指示并且將信息上傳給電氣火災監控設備。

測溫式探測器模塊具備自檢功能，能監控溫度檢測模塊，故障能及時上傳給電氣火災監控設備，有助于故障的定位排除。

測溫式探測器模塊通過二總線與電氣火災監控設備相連。

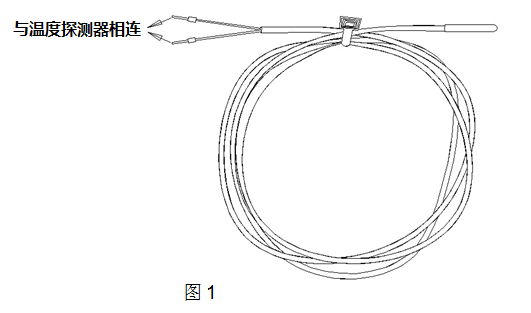

溫度傳感器的接線示意圖如圖1 所示：

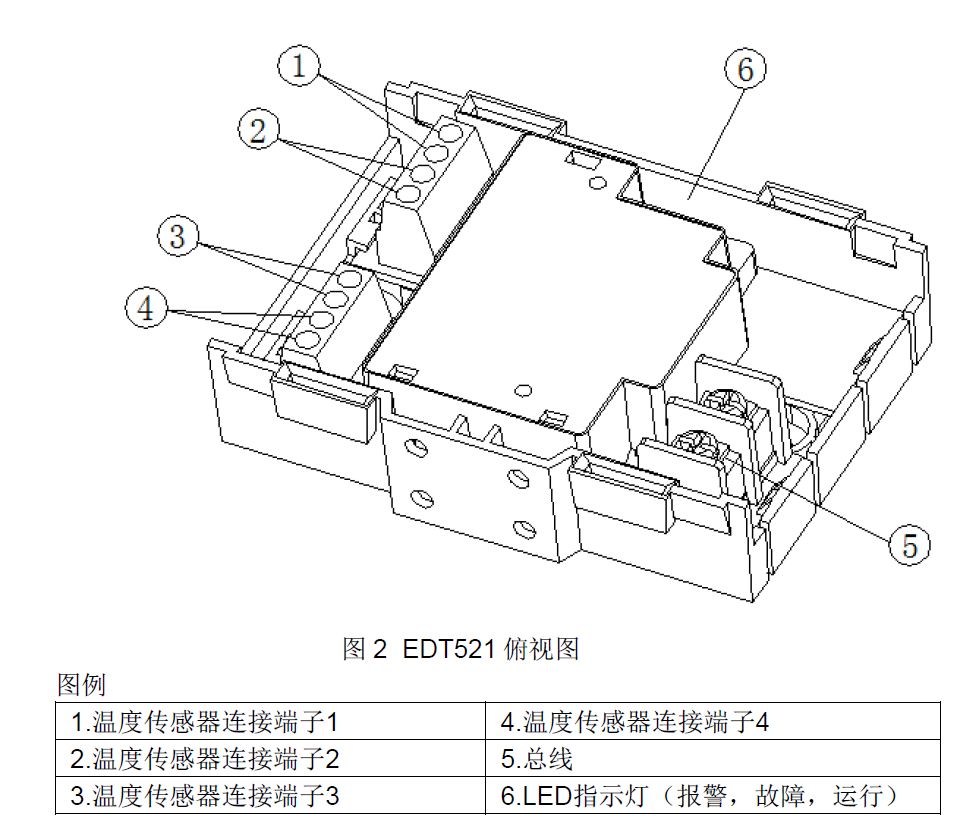

結構

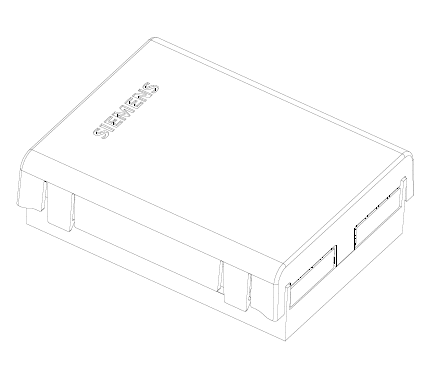

模塊包含底座、印刷電路板、上面板和模塊保護蓋。印刷電路板上配有LED 指示燈，用來指示探測器工作狀態。印刷電路板的上面板為透明，使得LED 指示燈的狀態隨時可見。

為保護模塊不受環境因素侵害，有防水保護盒可供安裝選擇。

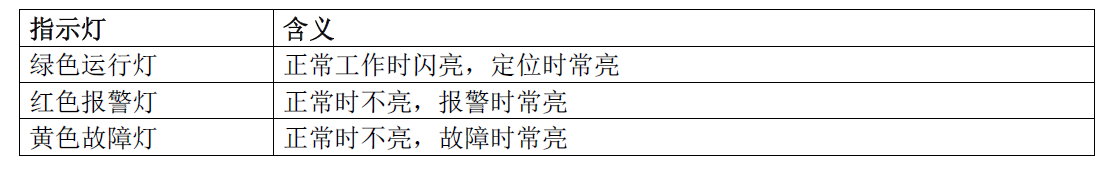

指示燈

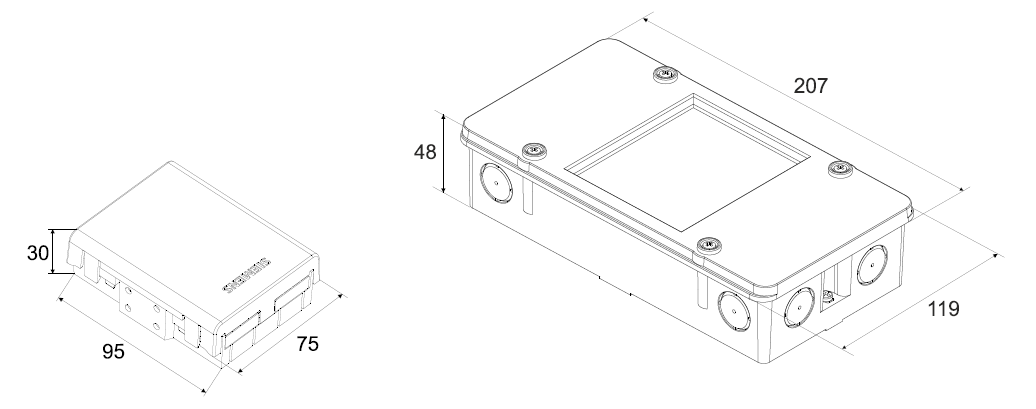

外形尺寸（單位：mm）

安裝

準備工作

確定安裝方式：EDT521 測溫式電氣火災監控探測器有以下幾種安裝方式：

– 安裝在開關柜外面：使用FDCH221 保護盒（圖4/5）。

– 安裝在開關柜內部：直接安裝在平整表面上（圖3）。

防水！

在潮濕或有水的環境中需使用 FDCH221 保護盒。

安裝保護盒FDCH221

1. 打開保護盒蓋。

2. 確定進線位置，并打通進線孔。

3. 用2 個螺釘（M4）將保護盒固定在平整表面上（圖4）。安裝孔距離：182.0±1.0mm。

4. 通過防水接頭（需自備）接入并固定好電纜。

5. 用4 個螺釘固定帶有密封條的盒蓋（圖5）。

保護盒蓋是透明的，選擇適當?shù)陌惭b位置，確保LED 燈隨時可見。

裝入保護盒

注意！

避免EDT521 測溫式電氣火災監控探測器過熱。

1. 打開盒蓋。

2. 用2 個螺釘將模塊固定在保護盒底部（圖4）。

3. 蓋上盒蓋。

表面安裝過程

1. 將模塊放置在平整的表面上。

2. 用2 個螺釘（M4）將模塊固定（圖3）。安裝孔距離：63.5±1.0mm。

注意！應該按現場的實際情況設定報警溫度值，嚴禁在現場帶電開蓋

為保證產品安全性能、滿足CCCF 認證要求，請勿改裝該產品

維護

● 每年對所有設備進行一次外觀檢查，嚴重污染和機械損壞的設備必須更換。

● 無論在何種工作環境下，使用12 年的設備需要予以更換。

● 產品報廢后請勿隨意丟棄，請依照《廢棄電器電子產品回收處理管理條例》等國家相關規定處置。
